Число на экране — не абсолютная истина
Инфракрасная камера измеряет излучение и переводит его в значение температуры. Если неверно задан коэффициент излучения, отражённая температура или параметры среды, показания могут отличаться от действительной температуры поверхности. Особенно заметны ошибки на полированных металлах и стекле.
В паспорте прибора могут отдельно указываться абсолютная погрешность измерения и тепловая чувствительность. Последняя характеризует способность различать небольшие температурные контрасты, а не гарантирует точность до сотых градуса.
- Тепловая чувствительность не равна погрешности
- Стекло может отражать окружающее излучение
- Палитра цвета не заменяет числовую шкалу
Какие настройки влияют на результат
Коэффициент излучения зависит от поверхности. Матовая окрашенная стена обычно проще для термографии, чем блестящая металлическая деталь. Также учитывают отражённую кажущуюся температуру, расстояние, влажность и атмосферные условия, если задача требует количественной точности.

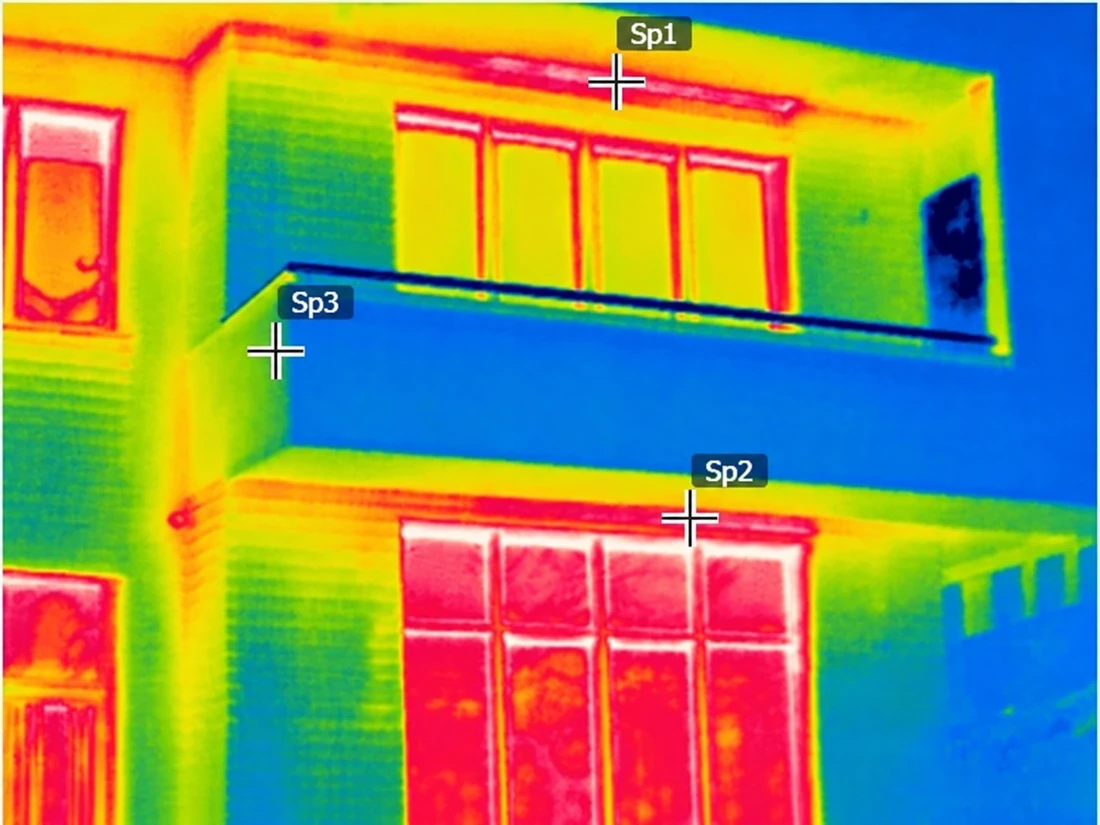

Для сравнения двух участков полезны одинаковые ракурс, масштаб и температурный диапазон. Автоматическая шкала камеры может сделать одну и ту же стену визуально «красной» на одном снимке и «синей» на другом. Это не изменение температуры само по себе.
- Коэффициент излучения
- Отражённая температура и ракурс
- Дистанция и условия воздуха
Когда нужны дополнительные измерения
Чтобы судить о риске конденсата на откосе, важно знать влажность и температуру воздуха. Чтобы оценить перегрев электрического контакта — нагрузку и сравнимые элементы. Чтобы подтвердить продувание — наличие воздушного потока или перепада давления.
Если нужна количественная оценка теплотехнических характеристик ограждения, одной термограммы недостаточно: применяют специальные методики, дополнительные датчики и сведения о конструкции.
- Гигрометр и термометр для микроклимата
- Анемометр или аэродверь при воздушных утечках
- Электрические измерения при осмотре оборудования
Как должен выглядеть качественный замер
Хороший протокол содержит дату, объект, конкретное место, условия, используемый прибор, снимок в обычном свете и термограмму. Там, где необходимы численные выводы, поясняют настройки и ограничения.
Показания лучше интерпретировать как часть цепочки доказательств, а не как отдельные температуры без контекста. На этапе ремонта важно зафиксировать изначальное состояние, чтобы затем оценить результат по сопоставимой методике.
- Привязка снимка к реальному месту
- Описание условий, значимых для проверки
- Разделение наблюдения и диагноза
Почему повторный замер может отличаться
Даже если материал и прибор не изменились, поверхность могла прогреться солнцем, охладиться сквозняком или изменить влажность. На расстоянии меняется размер пятна, попадающего в один пиксель, а вместе с ним — и усреднение температуры. Поэтому для сравнения «до и после» нужны максимально близкие условия, один ракурс и одинаковая область измерения.
Не стоит пытаться получить точную температуру маленькой металлической детали, если она занимает несколько пикселей и окружена горячими предметами. Для таких задач важны объектив, расстояние и особенности излучения. В отчёте следует указывать уровень неопределённости там, где абсолютные показания могут быть недостаточно достоверны.
- Повторять ракурс и дистанцию
- Учитывать нагрев и отражения
- Не делать категоричных выводов по одному числу
Памятка: что сделать перед обследованием
- Тепловая чувствительность не равна погрешности
- Коэффициент излучения
- Гигрометр и термометр для микроклимата
- Привязка снимка к реальному месту
Частые вопросы
Можно ли доверять десятым долям градуса?
Это разрешение отображения, а не гарантия абсолютной точности. Смотрите паспорт прибора, условия и настройки.
Можно ли измерить температуру за стеклом?
Обычный тепловизор через оконное стекло в нужном диапазоне не видит так, как человеческий глаз.
Почему металлическая деталь выглядит горячей?
Она может отражать излучение окружающих предметов. Значение нужно проверять с учётом низкой излучательной способности.
